Conception et fabrication d’un casse-noisette à fronde :
un projet mêlant mécanique, conception 3D
et fabrication.
Chaillot Barnabé, sur Youtube a fait un casse-noisette dont je me suis beaucoup inspiré. Celui-ci sur youtube.
J'ai donc décidé de faire ma version tout en utilisant la base de la fronde qu'il a créée.
Moteur à courant continu

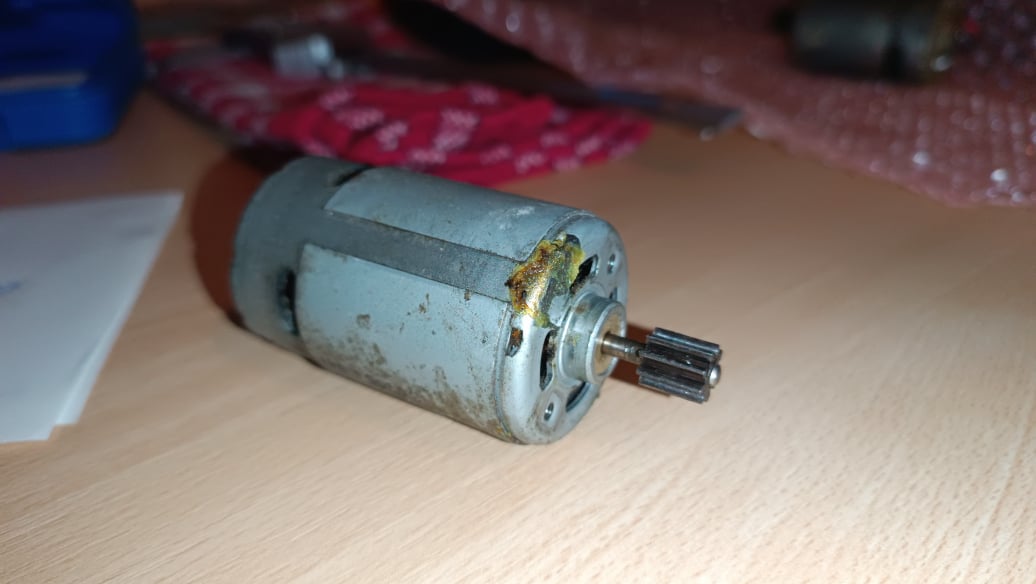

J'ai regardé dans mon stock ce que j'avais comme moteur, celui-ci convenait, car il y avait une roue dentée sur l'arbre, sur laquelle je pouvais lier la fronde.

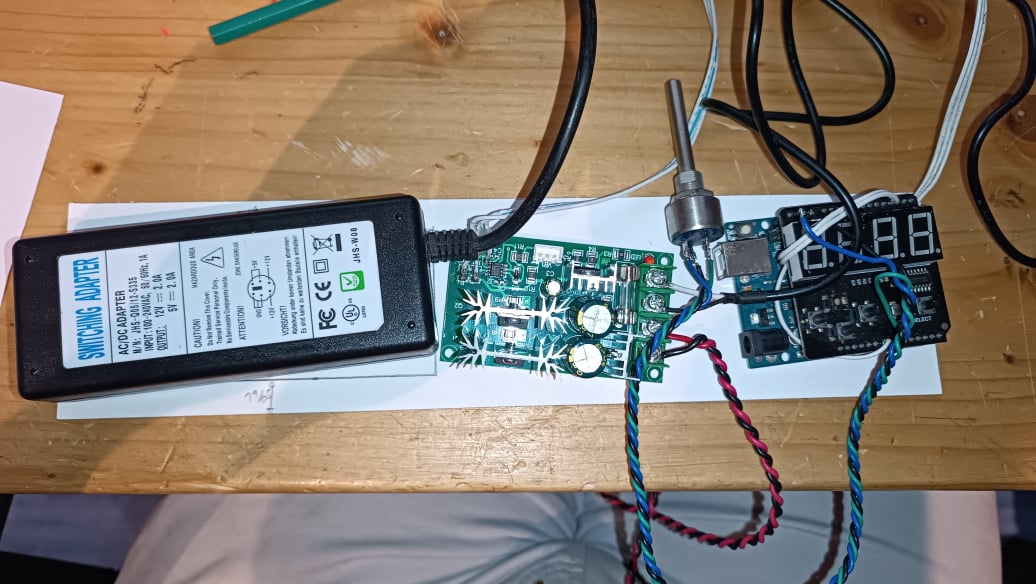

Il fallait donc une alimentation, un driveur moteur, un afficheur et un potentiomètre à positionner quelque part. Le potentiomètre servira à contrôler la vitesse du moteur, et l'afficheur à savoir le pourcentage de vitesse du moteur.

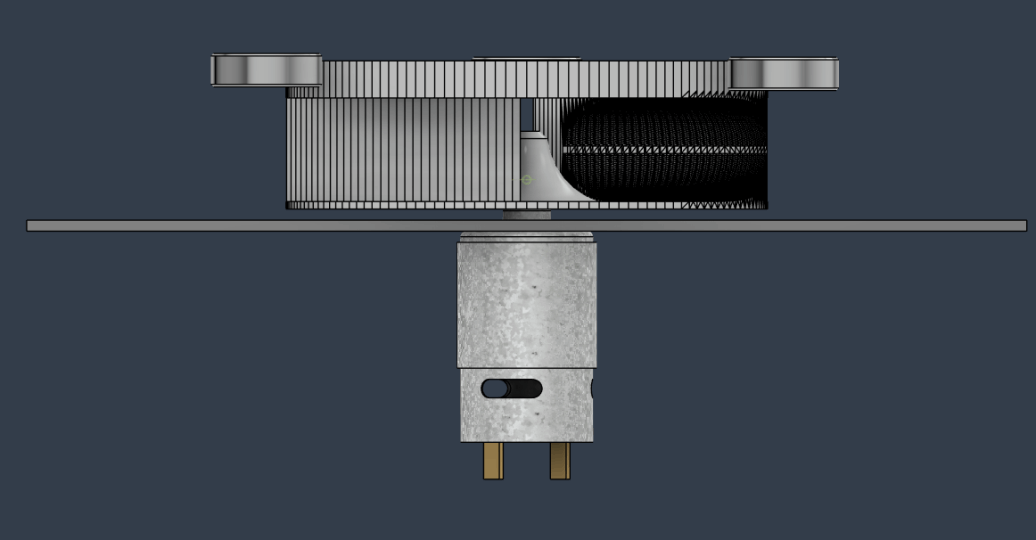

CAO de la fixation du moteur
Le moteur est fixé à une barre en acier pour résister à la flexion due au poids du moteur et de la fronde.

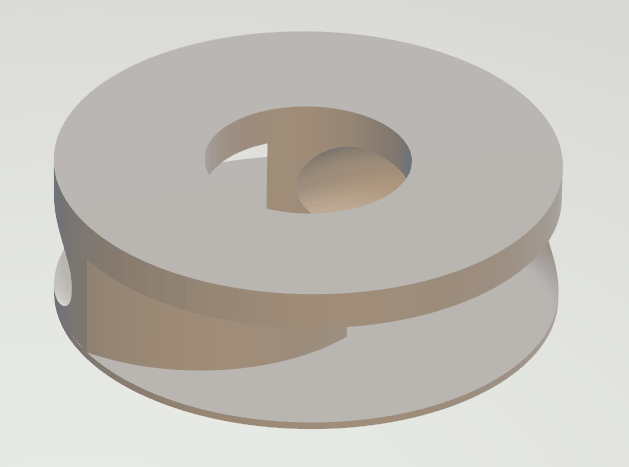

La fronde est couplée à la roue dentée du moteur, et j'ai rajouté 3 roulements autour de sa partie supérieure pour plus de stabilité et pour empêcher au mieux les vibrations qui pourraient défaire le couplage fronde/moteur.

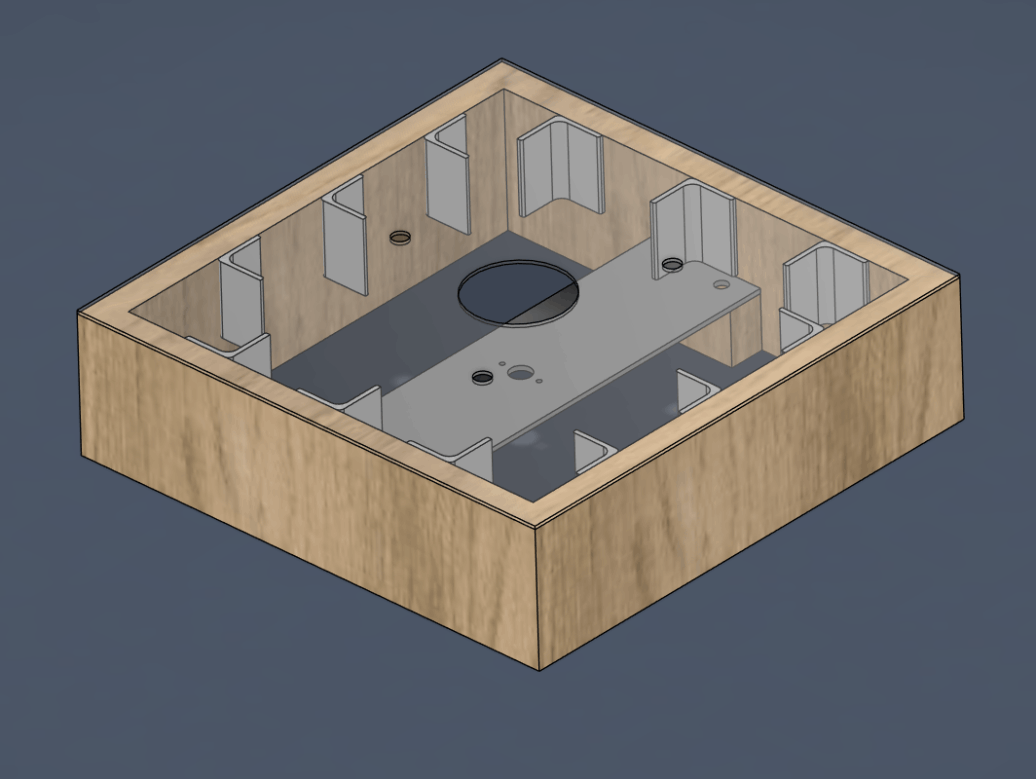

CAO du cadre avec les cornières
Le cadre et les supports pour la barre en acier sont en bois. Pour casser les noisettes par effet centrifuge, j'ai mis des cornières en acier comme obstacle.
Et pour la sécurité, j'ai mis une plaque en polycarbonate au dessus du cadre pour garder un visuel. Un trou est placé au milieu de la plaque pour y insérer les noisettes. Les roulements de centrage de la fronde sont vissés sur cette plaque
CAO de l'entonnoir en bois

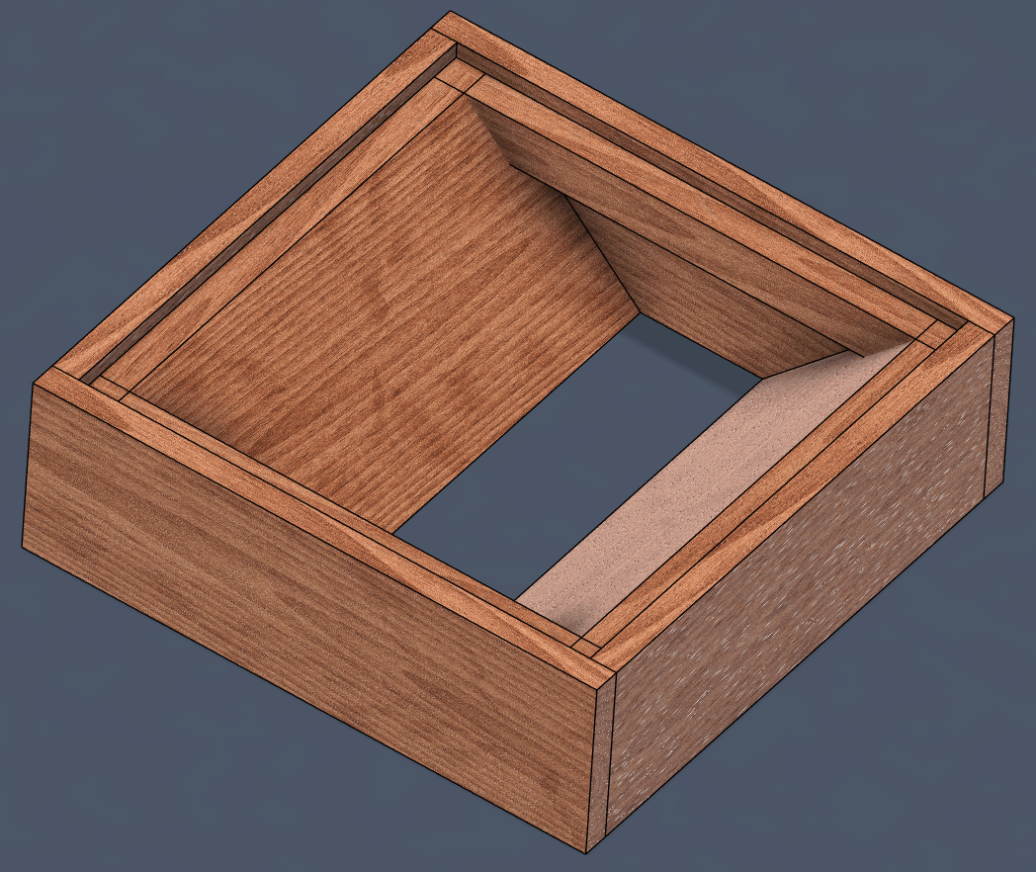

J'ai réalisé un entonnoir pour que les noisettes cassées tombent bien dans un bac et ne s'éparpillent pas partout.
C'est un assemblage de plaques en bois vissées et collées.
CAO du boitier de contrôle

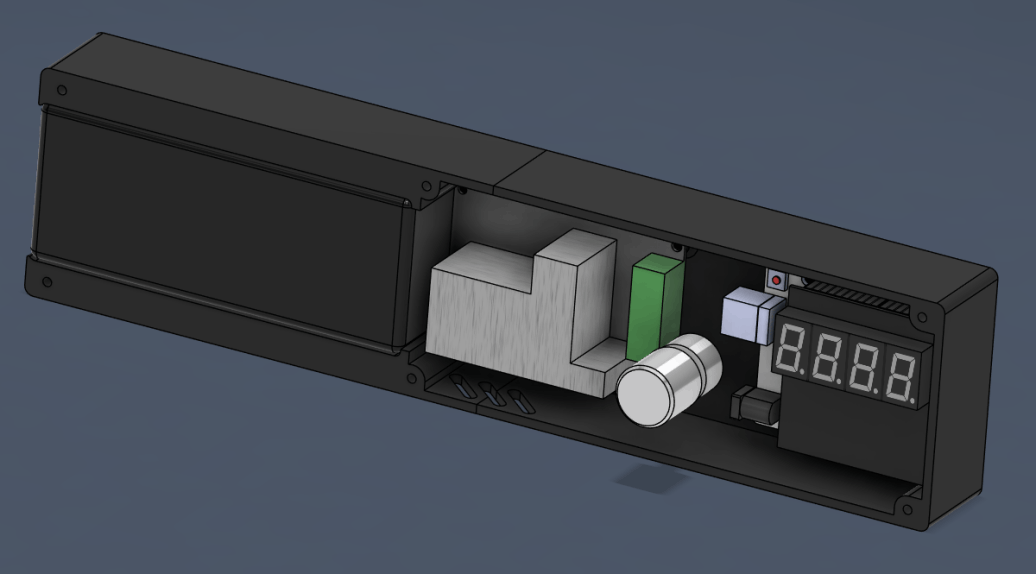

Tous les composants devaient être placés de sorte que cela ne gêne pas et que ce soit propre. Le tout passe donc dans un boîtier long de la largeur de la structure en bois. L'alimentation est positionnée pour que le connecteur soit vers l'extérieur.
Le boitier est coupé en deux parties pour que je puisse l'imprimer en 3D avec mon imprimante 3D.
CAO du casse-noisette complet

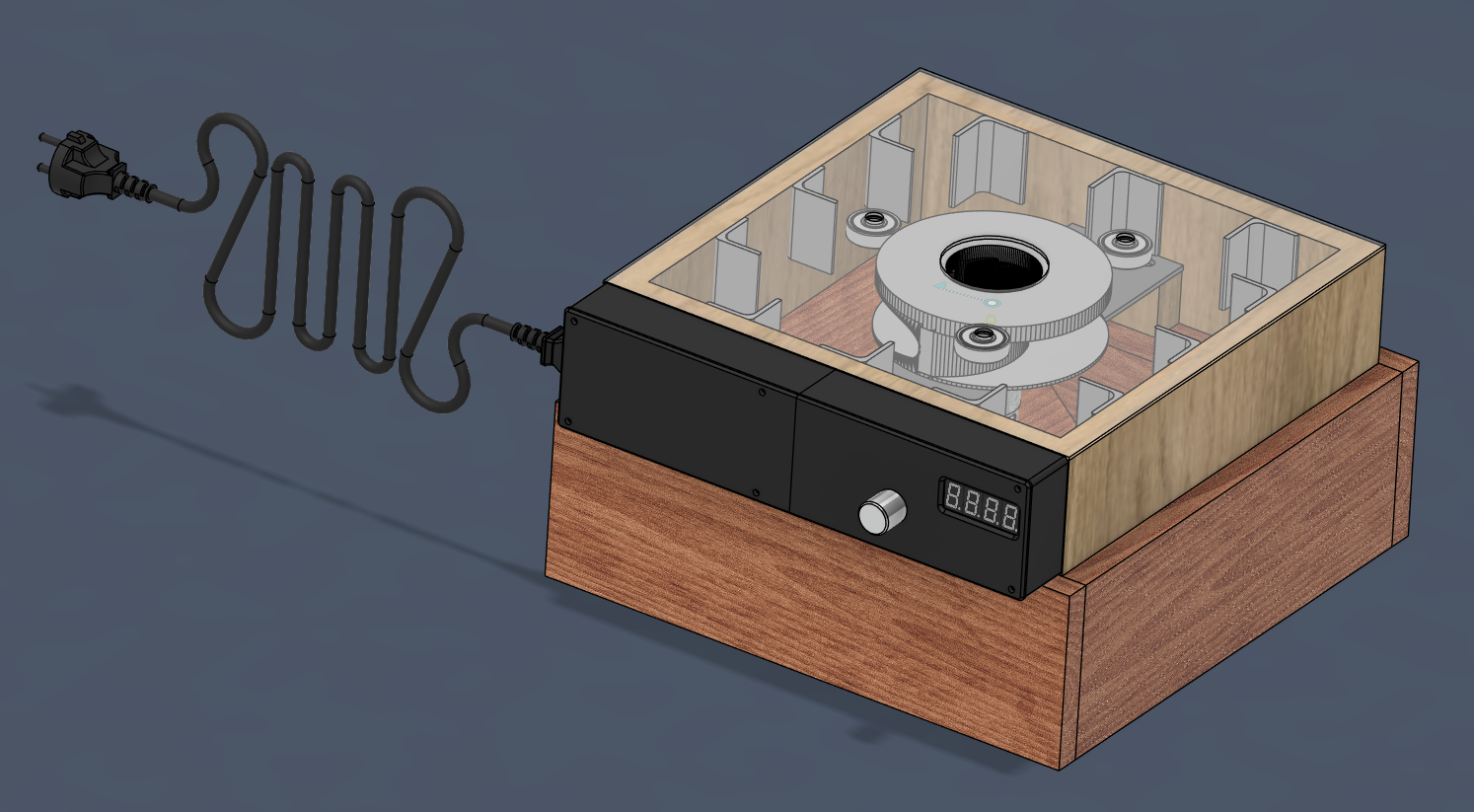

Voici le rendu de l'assemblage complet du casse-noisette. Cette conception me va car le casse-noisette ne prend pas trop de place et il est esthétiquement comme je le voulais.
Plan du casse-noisette

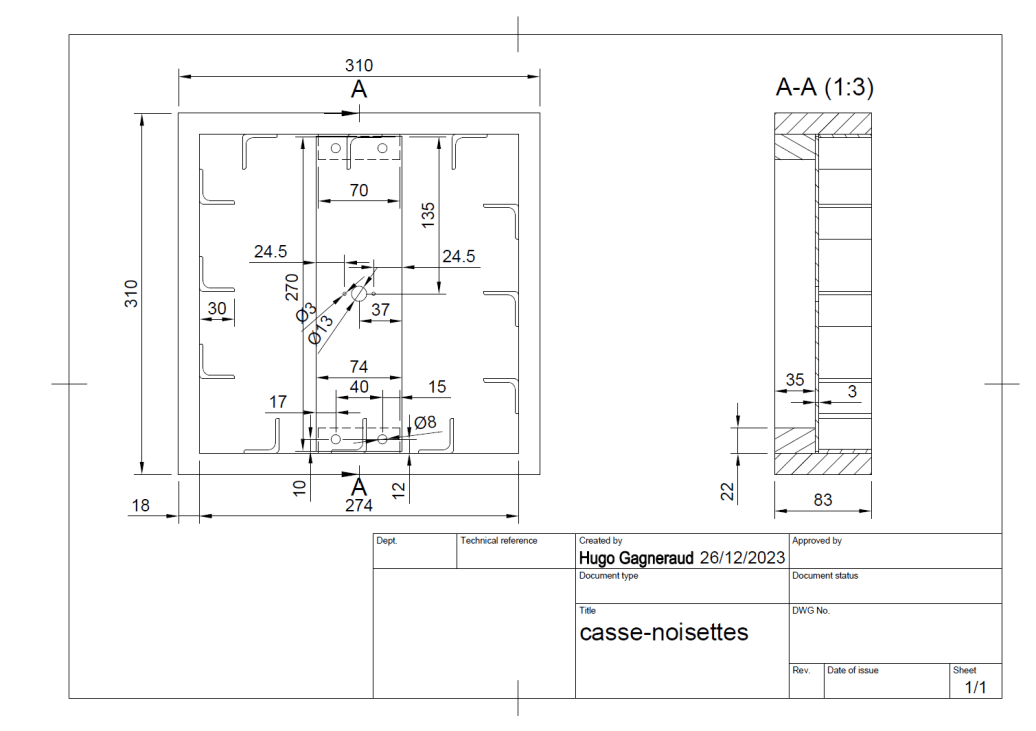

J'ai réalisé un plan coté pour que je puisse fabriquer correctement toutes les pièces du casse-noisette.

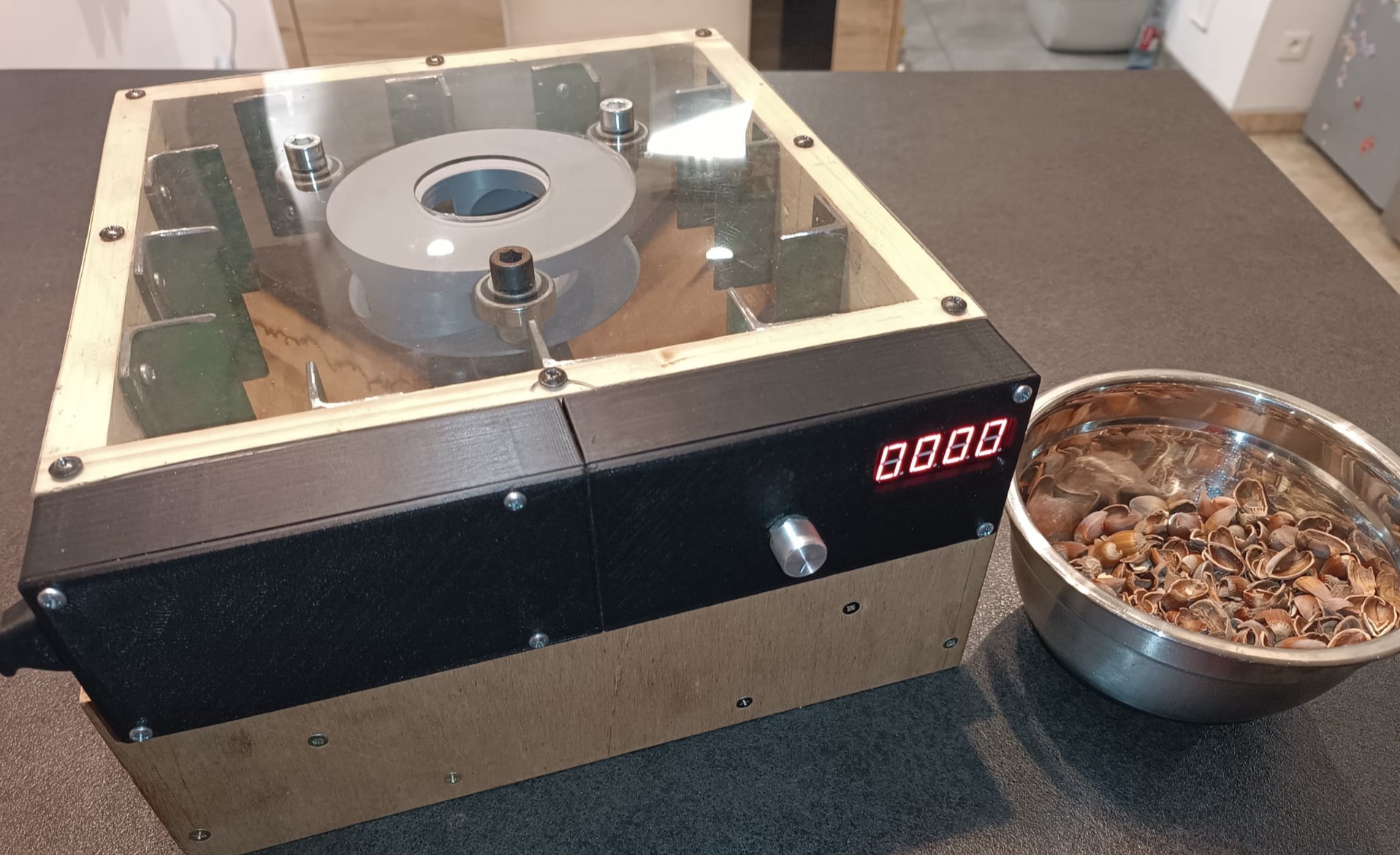

On voit que le projet est fini lorsque ce qui a été fabriqué répond aux attentes de départ, et c'est le cas car les noisettes sont bien cassées comme il le faut.
Le seul point négatif est qu'il fait beaucoup de bruit à cause des vibrations, surement à cause du jeu entre les roulements et la fronde en plastique.
Ce projet m'a surtout permis de mettre en application mes compétence en conception 3D sur Fusion 360.
