Conception et fabrication d’une échelle pour monter dans un lit en hauteur :
un projet mêlant conception 3D et fabrication en bois
Le lit en hauteur de ma sœur avait déjà une échelle, mais sa chambre ayant un mur en pente dû à la toiture, il était difficile pour quelqu'un de passer par cette échelle. Il fallait donc faire un autre accès pour monter dans le lit. L'entrée du lit a donc été par le côté sur la largeur du lit car c'est l'endroit où il y avait la place de passer.
CAO de l'échelle

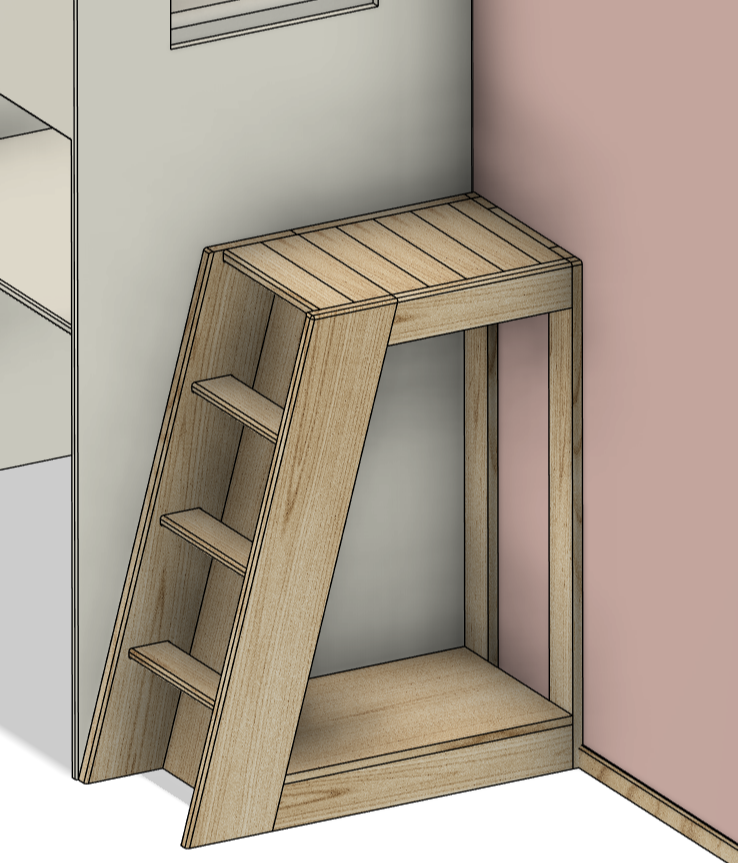

J'ai d'abord dessiné le lit pour savoir la hauteur de l'échelle par rapport à la nouvelle entrée du lit.
A partir d'un angle de pente et une hauteur de marche courante trouvé sur internet, j'ai commencé à dessiner l'échelle.
Il devait y avoir une estrade pour s'installer ou sortir du lit convenablement.
Tout le reste de la structure mêle design et solidité.

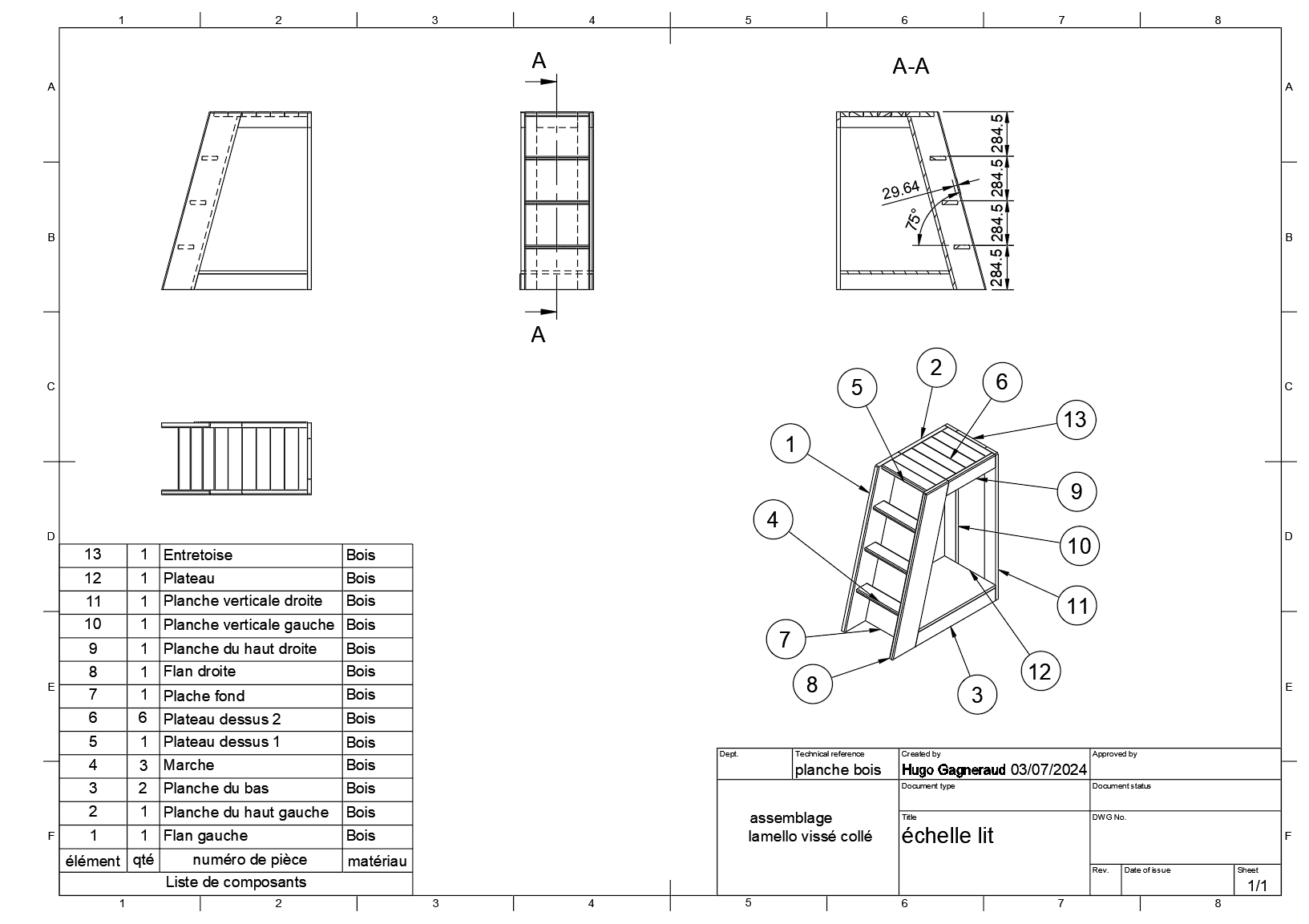

J'ai réalisé tous les plans des planches en bois à découper.
J'ai aussi indiqué sur le plan d'ensemble les cotes de position des marches.
Les plans que j'ai faits sont disponibles ici.
On avait cherché sur LeBonCoin des lots de planches de charpentes suffisamment propres et épaisses pour fabriquer cette échelle.
J'ai donc choisi les planches les plus jolies (sans nœuds au possible) et j'ai positionné au mieux là où j'allais découper mes planches.

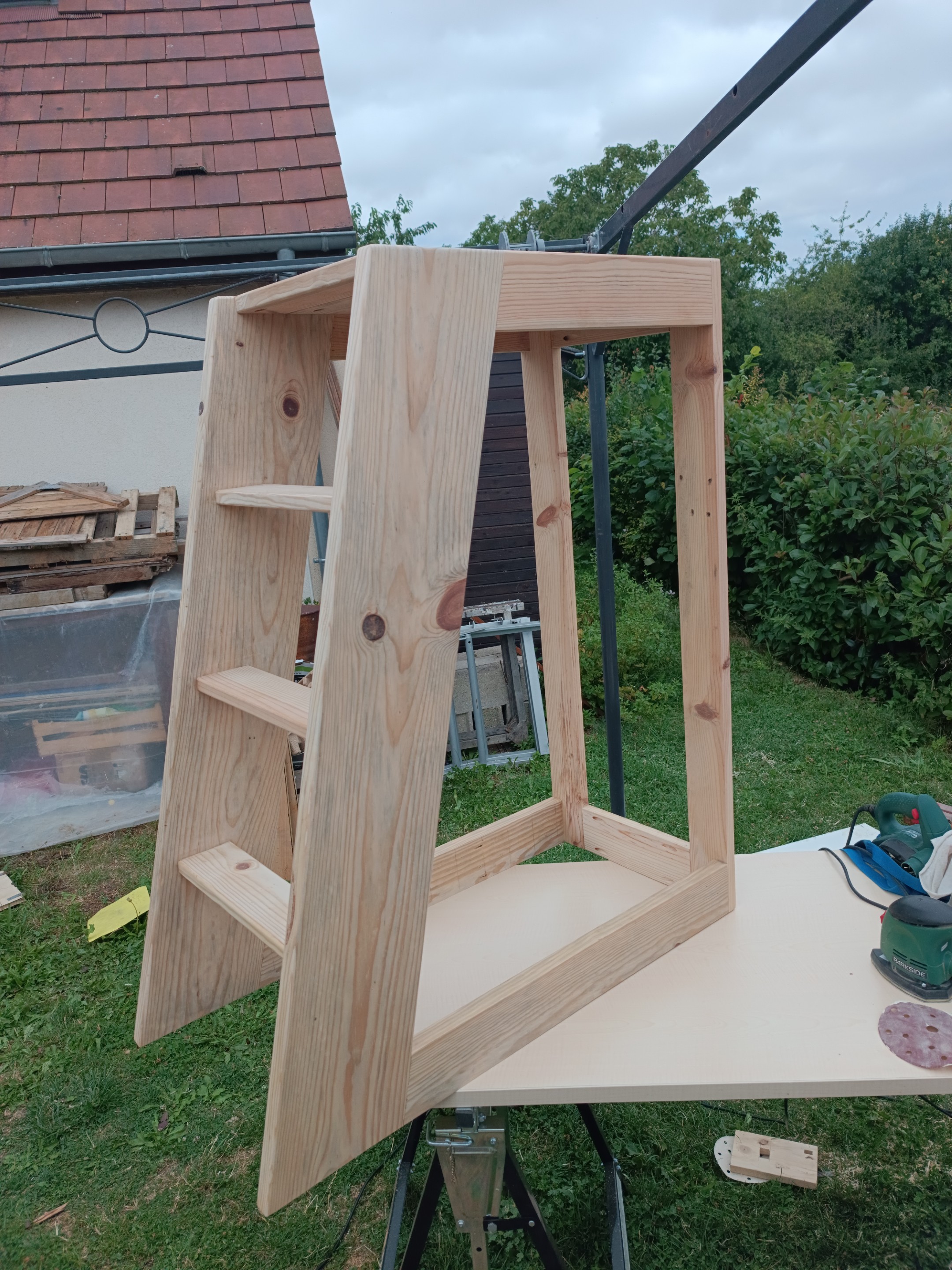

Après avoir découpé, raboté et poncé les planches, j'ai pu les assembler. J'ai utilisé des lamelles (chevilles plates, couramment appelés "biscuits") pour aligner les planches et je les ai fixées avec des vis cachées dans le bois (trou de poche) avec un gabarit à perçage oblique que j'ai imprimé en 3D pour l'occasion.

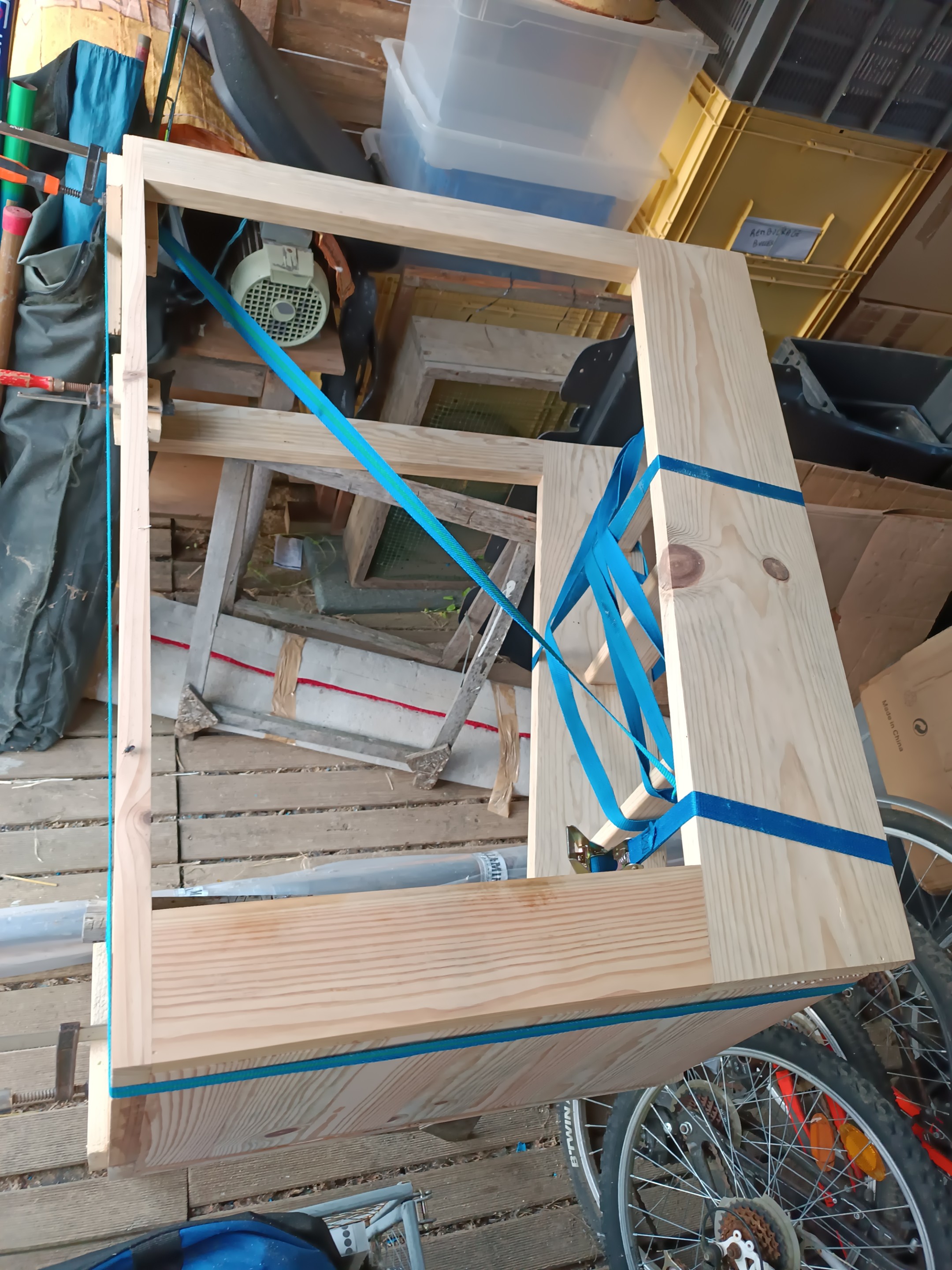

Après avoir tout collé, j'ai dû raboter une deuxième fois pour rattraper quelques décalages. J'ai ensuite poncé toute l'échelle pour avoir un rendu le plus lisse possible et avoir des bords adoucis.

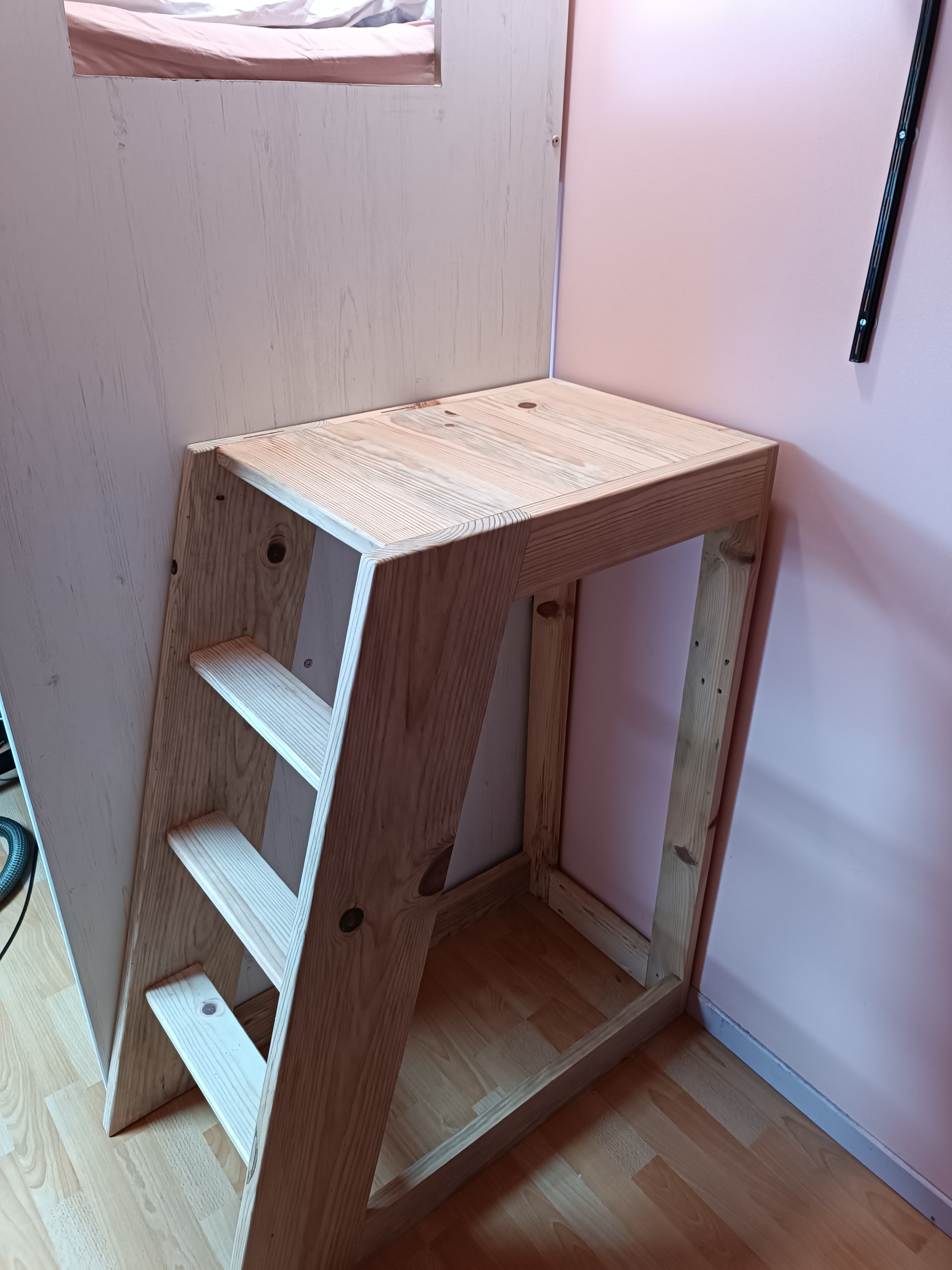

Je suis assez satisfait du rendu réel de l'échelle. C'est assez proche de ce que j'avais imaginé. Maintenant ma sœur peut monter facilement dans son lit, et cette échelle lui permet aussi de pouvoir y "ranger" ses affaires. Il manquerait certainement des étagères à l'intérieur pour organiser ces rangements.
Ce projet m'a permis d'approfondir mes compétences en analyse de besoin, en conception 3D, en création de plans de définition, ainsi qu'apprendre des techniques d'assemblage.
